簡要的說，該程序通過對整體模型求解計算了光纖模式的分布。
該腳本程序需定義折射率分布值。通過數行程序代碼，依次讀取折射率值，插值繪制折射率函數n＿f（r）圖形。
以下為程序運行后，光纖模式特性相關圖形：

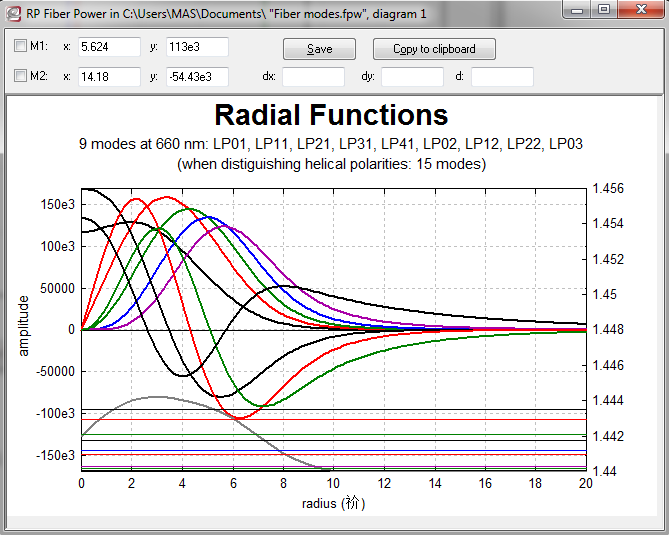

圖1為徑向函數圖形，不同顏色曲線對應不同的ι值。圖中，也表明了折射率分布及模式的有效折射率。

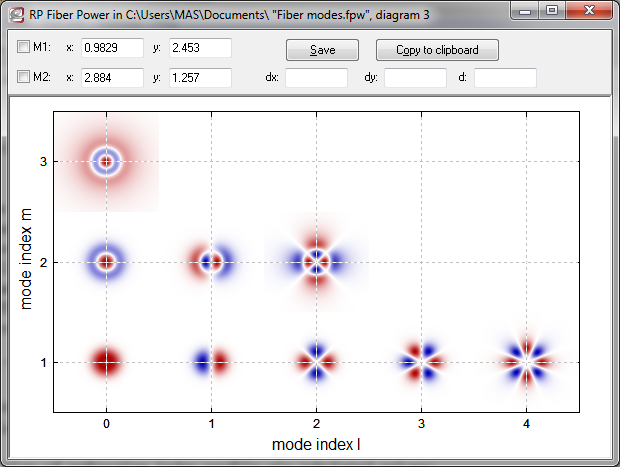

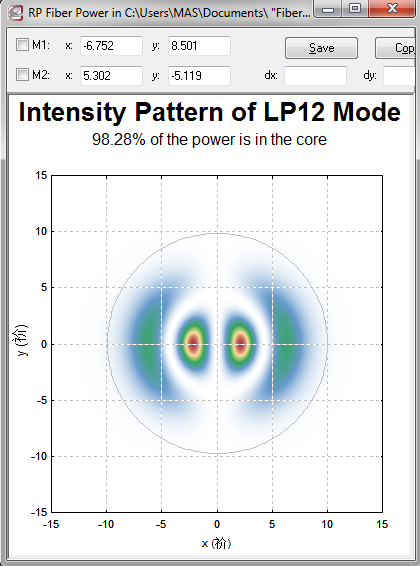

圖2為選定模式的強度分布圖樣。

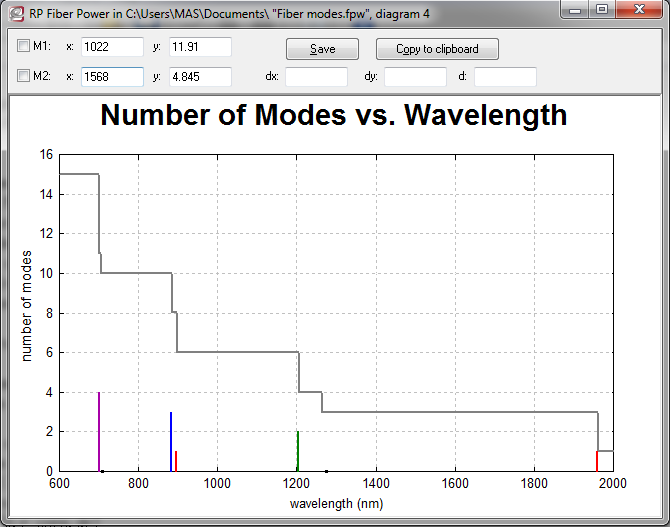

圖3為模式數與波長的關系曲線。在波長為1．96um時僅存在單模形式。

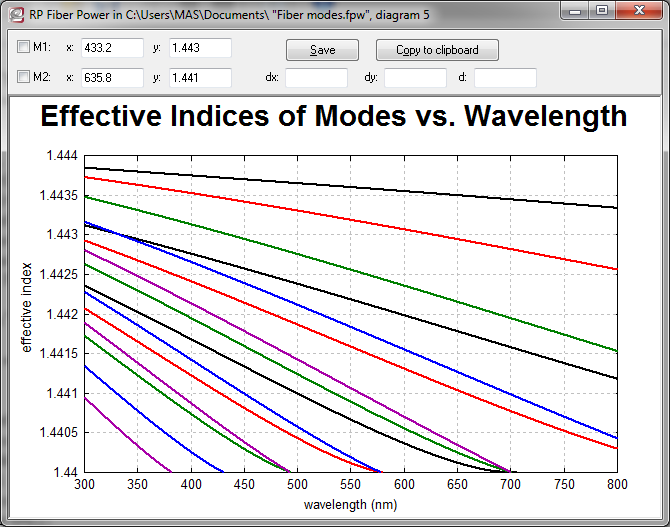

圖4為表明有效折射率與波長有關，折射率增大到包層折射率大小時，對應截止波長。
圖5為纖芯內對應所有模式及波長的功率。
