水產養殖環境因子的狀況直接影響水產品的產量、品質及安全生產。因此，在現代工廠化養殖中，對養殖水體的溫度、酸堿度(pH)、溶解氧、氨氮值、電導率等環境因子進行自動監測，正受到越來越多的關注。
根據傳輸介質的不同，通常數據信息傳送可分為有線數據傳輸和無線數據傳輸。有線數據傳輸存在布線麻煩、維護成本高、數據精度差、可靠性較低等缺點。而無線數據傳輸由于其靈活性和便利性，已廣泛應用到社會各個領域，如國防軍事、環境監測和預報、大型車間和倉庫管理、機場和大型工業園區的安全監測等，并且顯著地提高了工作效率。為此，筆者應用NRF24L01無線通信模塊，結合虛擬儀器技術，
系統上位機以LabVIEW為開發工具設計了一種水產養殖環境因子無線監測系統。
1 系統總體設計
如圖1所示，監測系統由單片機監測終端和監測中心PC機組成。其中單片機監測終端由傳感器數據采集模塊、A/D轉換模塊、LCD顯示模塊、無線通信模塊等構成。單片機監測終端既可以獨立完成各種信息的采集、預處理及顯示任務，又能向監測中心PC機傳送所采集到的數據信息。監測中心PC機主要完成數據存儲、數據顯示、數據管理、數據查詢和歷史資料統計分析等功能。
本系統的具體工作過程如下：首先，各傳感器把采集到的非電量轉換成微弱的電壓信號，通過調理電路變換為4～20mA的標準電流信號，然后，通過電流/電壓轉換器，將電流信號轉換為電壓信號傳送給單片機，單片機對水質數據進行分析處理后，通過無線通信模塊發送出去，監測中心PC機收到數據信息進行統計分析、存儲、以曲線圖和表格形式實時顯示水質數據，從而實現對水產養殖環境因子的自動監測。
2 監測系統硬件設計
2．1 傳感器選擇
傳感器處于水產養殖環境因子在線監測系統的最前端，選擇時無論在精度、重復性，還是響應時間、穩定性等方面都應符合水產養殖環境監測儀器的有關技術要求，而且輸出信號應具有良好的線性性。
pH測試采用PHG-96FS型pH傳感器，該傳感器是專用于測試溶液pH的精密儀表，具備自動溫度補償、三點校正等功能。其性能穩定，操作簡便，測量范圍從0．00一14．00pH，精度±0．02 pH，輸出電流4～20 mA。
2．2 微處理器
本系統選用STC公司的STC12C5A60S2/AD/PWM系列單片機。它是宏品科技生產的單時鐘/機器周期(1T)的單片機，是高速/低消耗/超強干擾的新一代8051單片機，指令代碼完全兼容傳統8051，但速度快8～12倍。該單片機具有62K FLASH程序存儲器，1280字節片內RAM數據存儲器，片內集成8路10位精度高速A/D轉換器，轉換速度可達250 k/s、2路PWM。另外，內部還集成MAX810專用復位電路、看門狗電路等，可以用來提高程序運行的可靠性。微處理器主要完成管理傳感器、數據處理和數據傳送等功能。
2．3 無線收發系統
無線收發系統是水產養殖環境因子監測無線傳感器系統中重要的組成部分，本系統選用NORDIC公司生產的無線通信芯片NRF24L01。NRF 24L01工作于2．4～2．5 GHz ISM頻段，其工作電壓為1．9～3．6 V，特點是功耗低，內置頻率合成器、功率放大器、晶體振蕩器、調制器等功能模塊，并融合了增強型ShockBurST技術，其中輸出功率和通信頻道可通過程序進行配置。該芯片采用FSK調制方式，可以實現點對點或1對6的無線通信，通信速率可以達到2 Mbps
2．4 NRF24L01與單片機的接口電路

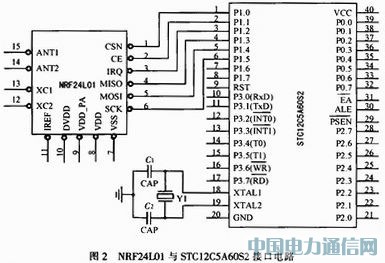

無線收發模塊NRF24L01與單片機STC12C5A60S2/AD/PWM的接口連接如圖2所示。NRF24L01的MISO腳連接單片機的P1．3腳，其功能是NRF 24L01將接收到的數據解調后輸出到單片機中。NRF24L01的MOSI腳連接單片機的P1．4腳，其功能是單片機將準備發送的數據傳輸到NRF24L0 1，經過調制后發送到上位PC機。NRF24L01的CE腳連接單片機的P1．1腳，CE為使能發射或接收引腳。在CSN為低的情況下，CE協同NRF24L01的CONFIG寄存器共同決定NRF24L01的狀態。
2．5 串口通信接口電路
上位PC機與單片機之間的通信通過電平轉換芯片MAX232來完成。

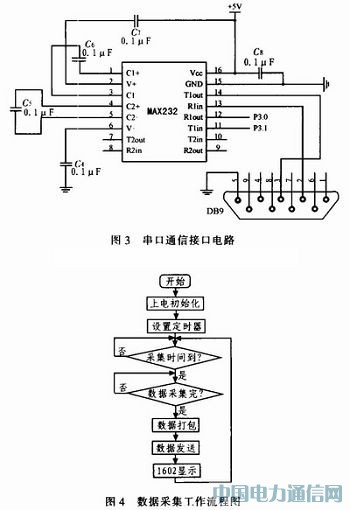

串行通信接口電路如圖3所示，當單片機與PC機通信時，其數據傳輸過程如下：MAX232的11腳T1in接單片機TXD端P3．1，TTL電平從單片機的TXD端發出，經過MAX232轉換為RS-232C電平后從MAX232的14腳T1out發出，再連接到串口座的第3腳，再經過交叉串口線后，連接至PC機的串口座的第二腳RXD端，至此計算機接收到數據。PC機發送數據時從PC機串口座第3腳TXD端發出數據，再逆向流向單片機的RXD端P3．0接收數據。
3 系統軟件設計
3．1 數據采集
數據采集工作流程圖如圖4所示。單片機P1口初始為AD模式，設置一個定時器，使系統周期性地采集數據，采集時間到，系統進行數據采集，采集完畢后對數據進行分析處理并打包，通過無線通信模塊發送，發送完后，進入下一輪采集工作。
pH的采集選用上海力瓊電子有限公司生產的PHG-96FS型測試儀，其輸出電流為I=pHx(8/7)+4．00 mA。通過電流/電壓轉換器將pH測試儀輸出的電流轉化為對應的電壓接到單片機的P1口，將P1口設置為AD模式，可得模擬輸入電壓Vin=pHx[(8/7+4)]xRx1 000。然后，根據A/D模擬輸入量Vin與數字量輸出D的關系D=Vinx1 024/Vref，Vref為單片機A/D模塊的參考電壓，其值為Vref=5 V，最后得到pH的計算式為pH= 35xD/(1 024xRx36 000)。其部分程序如下：
3．2 pH顯示程序
PHG-96FS測試儀的分辨率為0．01 pH，則本系統也將計算得到的pH保留小數點后兩位小數，具體的做法為將temp=35*gedata/(1 024*R *36000)的分子乘以100，即temp=35*gedata/(1 024*R*360)，其部分程序如下：
3．3 下位機串口通信程序設計
定義串行通信的波特率和通信模式是下位機串口通信的一個重要工作，本系統設計的波特率為57 600位/秒，即上下位機傳送數據的速度是每秒發送57 600位。另外，使用的是串行方式1，因此波特率的選擇取決于定時器/計數器1的溢出速率和電源控制寄存器PCON。本系統的晶振頻率為11．059 2 MHz，可得重裝數值N=0xFF。當接收到無線模塊傳來的采集信號時，下位機便將采集到的數據解包，通過串口傳送給上位機，LabVIEW將數據轉化為pH并通過前面板顯示。其程序流程圖如圖5所示。
3．4 基于LabVIEW的PC機軟件設計
LabVIEW是美國國家儀器(National Instruments，NI)公司開發的一種圖形化編程開發工具，采用數據流的方法來描述程序的執行。Lab VIEW除具有靈活而強大的數據采集和信號處理能力外，搭建測試平臺時還具有開發時間短、調試輕松、程序擴展方便等特點，因此，廣泛應用于各領域的數據采集、儀器控制、測量分析、數據顯示與存儲等方面。

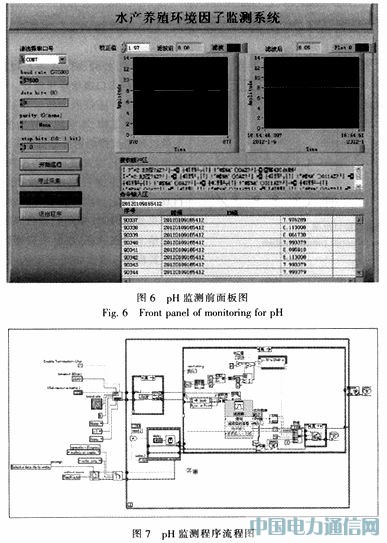

本系統LabVIEW程序設計包括前面板和程序流程框圖兩部分。前面板是圖形用戶界面，由輸入控件和顯示控件組成，界面上有用戶輸入和顯示輸出兩類對象，具體表現有開關、旋鈕、圖形，以及其他控制(control)和顯示對象(indicator)。本文以pH監測為例，虛擬儀器的前面板設計如圖6所示。面板中包括串口選擇、數據采集、pH校正值、歷史數據查詢、系統退出等輸入控制件，以及pH的實時顯示等。
程序流程框圖提供虛擬儀器的圖形化源程序，由端口、節點、圖框和連線構成。其中端口用于與前面板的控制和顯示傳遞數據，節點用于實現函數和功能調用，圖框用于實現結構化程序控制命令，連線代表程序執行過程中的數據流，用于定義框圖內的數據流動方向。本系統的程序流程框設計如圖7所示，程序流程中除了常規的程序流程控制之外，還采用了數據包的解壓、數據的搜索匹配和數據的濾波處理等。
4 結束語
本系統以LabVIEW為開發平臺，采用無線收發模塊NRF24L01，實現了對水產養殖環境因子pH的實時采集、顯示和存儲，以及歷史數據查詢等，克服了傳統有線監控系統帶來的布線復雜、監測不便等不利影響。經測試表明，該系統運行穩定、數據顯示準確，所測數據能為pH的控制和水產養殖決策提供依據。另外，該系統界面友好、操作簡便、易擴展、性價比高，具有較好的應用前景。
