驅動電源。
7、火災自動報警系統。負載類型．計算機網絡設備、報警控制器等電源要求需連續供應AC220V電源。
8、變電所直流輔助電源。負載類型:裝置電源、控制電源、電機電源，電源要求能連續供應DC220V電源。
9、車站應急照明系統。負載類型．包括疏散照明和備用照明，電源要求能連續供應AC220V電源。
三、 供電方案建議
根據上述客戶需求，我公司提供由Delta HIFT高智能容錯UPS所組成的雙總線供電系統。
1、 UPS選型：
考慮到機房負載情況，以及對可靠性的要求，因此建議采用Delta HIFT高智能容錯120KVA UPS兩臺，組成雙總線供電系統。
該型號產品的物理尺寸：520×910×1695（W×D×H） 重量：230Kg
另外針對系統對同步控制的要求，普通的雙總線系統會在兩臺UPS之間增加外置同步控制器，不但額外增加了成本，最關鍵的是增加的外置同步控制器會成為系統的單點故障點，因此會大大的降低系統的可靠性。而臺達HIFT系列UPS內置了同步控制功能，這樣系統就避免了同步控制器成為系統的單點故障，同時又降低了系統成本。
2、 供電系統選擇：
鑒于系統的重要性及高可靠性要求。所以選擇Delta HIFT高智能容錯UPS系統——內部采用模塊化結構，組成模塊N+X冗余結構，因此系統供電可靠性要遠遠高于普通UPS所組成的雙總線供電系統。
3、 蓄電池容量選擇：
系統后備放電30分鐘。
蓄電池型號：DCF126-12/200 12V 200Ah蓄電池
蓄電池數量：40顆（一組）
UPS電源整合系統分別從降壓所0.4V兩段母線引進一路AC380V電源作為兩套UPS裝置的輸入電源。
正常工作時，兩套UPS裝置冗余并機運行．共同分擔其負載電流向各用電系統提供AC380/220V不問斷電源每臺UPS單機容量能滿足系統總?cè)萘恳蟆２⒃O(shè)置智能控制單元，負責按設定的時間依次切除各種負荷。
屏蔽門系統、變電所輔助電源應急照明由各個系統獨立設置后備電源，不納入電源整合范圍。

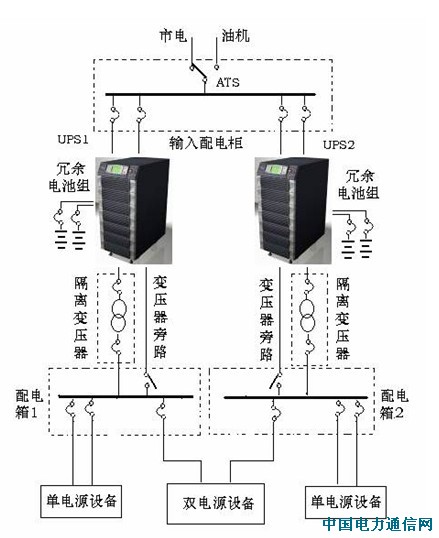

方案系統圖：

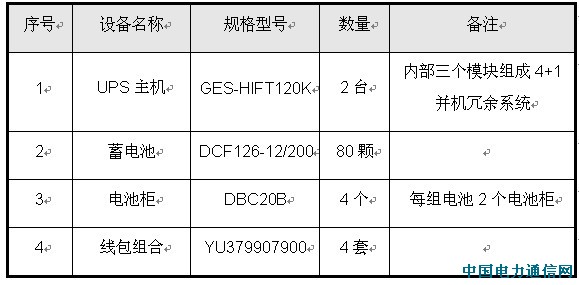

方案配置清單：
四、 方案優勢分析
隨著企業對可用性的要求越來越高，為機房或數據中心配置采用容錯技術的供電系統的必要性則突顯出來。所謂容錯，就是采用冗余的資源，使UPS系統具有容忍故障的能力，即在發生故障的情況下，仍能確保系統的逆變輸出，為由服務器和存儲等關鍵設備構成的網絡系統提供潔凈穩定的電源。

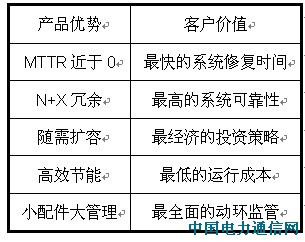

HIFT（High-Intelligent Fault-Tolerance）------海福系列，即是Delta公司最新推出的高智能容錯UPS，它的顯著優勢和帶給客戶的價值包括但不限于：
