據業內專家介紹，在近海海域內的中石油鉆井平臺和油輪上同時實現話音和數據兩種業務在國內還屬首創。
在曹妃甸中石油海上鉆井平臺工作的員工和油輪通信極不方便，員工海上作業及與親朋通信更是難上加難。由于員工大都使用天津移動網絡，而作業區在河北曹妃甸海域，天津移動為解通信難題求援河北移動。河北移動因此委托先創電子在最短時間內排解客戶之難。此舉不僅滿足了客戶多年未解的難題，更為滿足下一步開發儲量超10億噸的南堡油田及近海作業的其他客戶的移動通信需求提供了寶貴經驗。同時應中海油要求，先創還為其開通2M帶寬WLAN項目的室內分布系統，使石油員工在遠離大陸的海洋也能使用話音和數據業務。
1.位置：FPSO：N：38.77243°\E：118.70117°WGPA：N：38.76998°\E：118.67562°

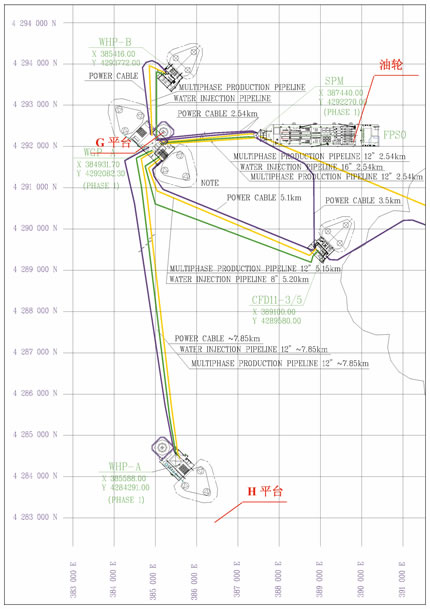

2.FPSO、WGPA、WHPA分布圖如圖1。
方案特點
1.將手機信號引入WGPA\WHPA\WHPB\CFD\FPSO各個艙室使得我們的員工在艙室中就可通過手機通信，因WHPA光纜無空余暫時不考慮覆蓋(暫時先解決WGPA\FPSO)。
2.通過微波傳輸在WGPA平臺提供2M口，實現WGPA\FPSO的各個艙室登錄Internet(因微波傳輸最大速率只能提供2M帶寬)。
3.充分利用基站信號，盡量少用有源放大器，合理布置室內天饋線和無源器件。
4.考慮到環保的問題，適當增加天線的數量，降低每付天線的輸出功率，盡量保證下行信號到每付室內吸頂天線的輸入電平≤15dBm，既達到良好的覆蓋效果，又不產生環境污染。
5.綜合考慮天線的數量、位置和輸出功率，以及所需覆蓋的范圍，保證信號的均勻分布，從每付天線端口到基站接收端的上行信號衰減量接近一致。
6.結合各樓層結構情況，綜合考慮其功用、裝潢等，合理布置天饋線系統。
7、在距曹妃甸海區岸邊達40公里，距離最近的基站也有23公里的中海油渤海海上鉆井平臺和煉油輪上以微蜂窩做信號源建設室內分布系統。(據業內專家介紹，在近海海域內的中石油鉆井平臺和油輪上同時實現話音和數據兩種業務在國內還屬首創。)
技術難點
首先，解決WGPA\WHPA\WHPB\CFD\FPSO各個艙室內員工手機通信問題(暫時先解決WGPA\FPSO)。實現WGPAD\FPSO各個艙室登錄Internet。
其次，在具體的網絡建設中，進行現有的WLAN和GSM的兩網合一的建設，合路器上應該具有WLAN和GSM的接口，同時在網絡的設計中充分考慮未來平滑升級到3G系統的器件和電平分配，因此最好保留未來的3G接口。在未來進行3G改造時，由于未來3G網絡基站的輸出功率和GSM基站的輸出功率不同，在設計時可以通過在已有的GSM/WLAN室內分布系統基礎上，兼容三個網絡的建設。
解決方式
首先，在WGPA新建一套微蜂窩基站，通過分布系統對WGPA的食堂、小屋202，203，204，205，206，207進行覆蓋，耦合一路信號給光纖直放站近端，將射頻信號轉換成光信號，通過光纖將光信號傳到FPSO；在WGPA平臺通過微波提供2M口專線，經協議轉換器連接交換機，用網線連接需要上網的電腦，實現WGPA登錄Internet，交換機輸出一路經光端機連接到FPSO，從而實現FPSO登錄Internet。如現有光纖已全部使用，可采用波分復用，如已用的波長為1.31μS，我方可采用波長1.55μS來傳輸，參照圖2。在FPSO新建一臺光纖直放站遠端，將WGPA傳過來的光信號轉換成射頻信號，并進行放大，通過分布系統對FPSO的大的會議房間，OIM經理辦公室，應急反應間(秘書辦公室)，所有三層和四層的工程師，資深技術人員和管理員，直升飛機候機室和所有的小屋進行覆蓋。FPSO新增4部移動和固定電話：OIM辦公室，大會議室，應急反應間,WGPA平臺總監辦公室。在項目第一期著重解決FPSO與WGPA的通信問題，WHPA和WHPD將在未來二期解決。

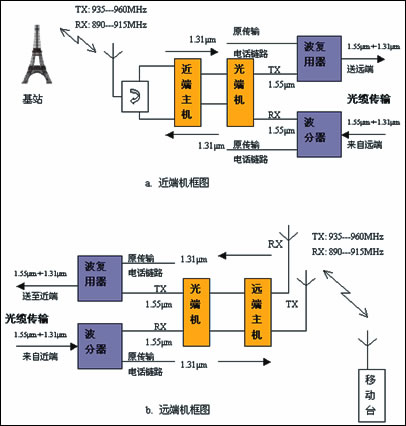

圖2
其次，兼容原來的GSM系統：需要采用寬頻的器件，包括天饋系統，合路器等，頻段的覆蓋范圍從800-2500MHz為佳。信號覆蓋的范圍：需要按照最小的信號覆蓋范圍來做室內覆蓋，因?yàn)閃LAN的頻段較高，覆蓋范圍較小，所以在覆蓋時需要以WLAN為中心來設計，加大覆蓋天線的密度。對于WLAN，在每個AP的后端，都采用加2.4GHz放大器的方法，保證信號的強度。在對已有GSM/WLAN室內分布系統建設時，應考慮到有中心Hub-Based的WLAN每一個AP最大用戶數是有限的；可以根據對覆蓋區域WLAN用戶使用情況的預測，根據GSM室內分布系統的設計，采用分段合路的方式進行覆蓋；也可以在一些熱點地區單獨地進行WLAN的AP(AccessPoint)的安裝，然后對于其他區域可以通過對AP輸出的射頻信號放大后，進行系統的合路。增加的設備主要有GSM與WLAN雙頻合路器，AP，WLAN功率放大器。
★編輯點評
河北移動委托先創電子在最短時間內排解客戶之難。此舉不僅滿足了客戶多年未解的難題，更為滿足下一步開發儲量超10億噸的南堡油田及近海作業的其他客戶的移動通信需求提供了寶貴經驗。同時應中海油要求，先創還為其開通2M帶寬WLAN項目的室內分布系統，使石油員工在遠離大陸的海洋也能使用話音和數據業務。
