袁洪濤
（沙角C電廠，廣東 東莞523936）
摘 要：供電可靠性每增加一個百分點，供電企業為改善供電可靠性而增加的費用將急劇增加。為此，引用了國外對配電系統可靠性的一些參考指標及工程計算方法，分別對配電自動化的主要手段——電纜故障指示器及配電管理系統對可靠性提高的影響進行分析，找出實施配電自動化系統的最佳切入點。指出只有當停電費用損失系數達到一個較高的數值時，投資配電管理系統才有適當?shù)耐顿Y回報。
關鍵詞：配電系統；配電系統自動化；可靠性；電纜故障指示器；配電管理系統
Effect of reconstruction and automation of distribution system on improvement of power supply reliability
YUAN Hongtao
(Shajiao C Power Plant, Dongguan, Guangdong 523936, China)
Abstract: A power supply enterprise has to increase considerably the costs for improving power supply reliability to enable even a slight rise in it. By use of some relevant reference indices and the engineering computation method abroad, two major means for distribution automation, cable fault indicator and distribut ion management system (DMS), are analyzed respectively in terms of their effect on improving power supply reliability, and the best way for distribution automat ion found. It is indicated that appropriate return on investment in DMS can be a chieved only when power outage loss coefficient is high enough.
Key words: distribution system; automation of distribution system; reliability; cable fa ultindicator; DMS
社會越來越依賴于電力的供應，幾乎所有的用戶都希望供電有100%的可靠性而不愿有哪怕是極短時間的停電。停電給用戶造成的損失隨著停電時間的延長而大幅增加。以法國為例，當停電持續時間為1 h，損失為18馬克/kW，當停電持續時間為3 h，損失為85馬克/kW［1］。
因此，在國外比較發達國家已廣泛應用配電自動化技術以提高電力系統的可靠性，縮短停電時間。
另一方面，供電可靠性每增加一個百分點，供電企業為改善供電可靠性而增加的費用將急劇增加。所以追求100%的供電可靠性在經濟上和技術上都是不現實的。作為供電企業，必須在用戶用電可靠性要求及供電企業投資費用中尋找合適的平衡點，以達到經濟技術比最優配置。轉換到系統的規劃、設計時，表現為根據不同的經濟發展情況，以決定不同方式的配電系統的網絡形式，一次設備的選型，配電自動化系統的實施等不同階段，每一個階段都應考慮配電系統完善、發展的可持續性。
1配電自動化技術的主要方式
配電自動化的含義是通過快速地清除故障和恢復供電，獲得較好的系統性能，并提高向用戶供電的可靠性。目前，主要有兩種方式：
a) 電纜故障指示器
在傳統的配電系統中，通過變電站保護繼電器的動作識別有故障的中壓饋線，難以準確地進行故障定位，只能通過人工尋找故障點，使掉電用戶難以在短時間內恢復供電。在系統中引入能指示故障電流通過的設備，即電纜故障指示器，就能有效地協助確定故障位置和隔離故障段，大大地縮短停電時間。
b) 配電管理系統（distribution management system，DMS）
故障識別、故障隔離及恢復供電完全由計算機系統在極短的時間內完成。系統中由配電自動化終端（feeder terminal unit，FTU）代替電纜故障指示器。當配電網數據采集與監視控制（supervisory control and data acquisition，SCADA）系統發現某變電站的斷路器跳閘，根據系統中FTU發出的線路電流信息或開關狀態信息，便可邏輯判斷故障點位置。故障所在位置識別清楚之后，通過網絡重構，隔離故障段，重新恢復供電。
2供電可靠性及停電損失費用工程計算方法
在配電系統可靠性分析中，最重要的因素是故障率期望值和停電時間期望值及不同網絡結構下給各用戶造成的少供電力總和。這些因素決定于運行和檢修策略，網絡結構、網絡元件的組合方式以及元件的可靠性。在網絡結構、網絡元件的組合方式以及網絡元件不變的基礎上，配電系統自動化的目的就是通過優化系統的運行、檢修和故障排除方式，從而提高系統的可靠性。配電系統主要分為兩種結線形式，輻射形和環網形。由于我國在環網系統中采用開環運行，因此，也可作為輻射形系統考慮。
定義給定元件i的平均故障率為λi，平均停電時間為γi；年故障持續時間為
其中假設各個元件的故障是相對獨立的。對于給定負荷j的平均停電率或每年的停電次數由下式給出：
其中，λi是元件i每年故障率，I是造成給定負荷點j供電中斷所有故障元件的集合。
年停電時間的期望值，由下式給出：
其中tij是由元件i的故障在給定負荷點j引起的供電中斷時間。
平均停電持續時間由下式給出：
電力系統中所發生的各種停電可能引起的“少供電量”由下式給出：
其中Pj是負荷點j停電引起的少供電力。
少供電量的費用由下式給出：
其中aj(tij)和bj(tij)是當停電時間為tij時 ，對負荷點j少供電力和電量的單位費用值。其單位為元/kW和元/kWh［2］。
3配電自動化實施對提高系統可靠性分析
下面我們通過算例加以說明如何選擇合適的時間和合適的方案。
3.1算例系統
大部分配電系統是輻射形系統，即使是網絡結構的系統，也通過網絡中設置的正常開環 點作為輻射形系統來運行。因此，下面的可靠性計算選擇的算例網絡為一個輻射形系統，如圖1所示。

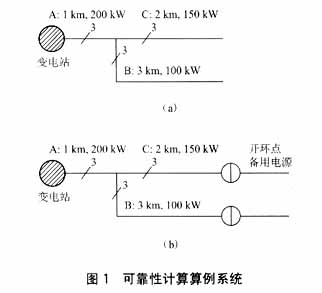

圖1（a）所示的網絡顯示了一條從高壓—中壓變電站供電的中壓饋線；圖1（b）有來自鄰近變電站的備用線路。如圖所示這個系統被分成A，B，C3段。目的是計算不同分段上的用戶及整個系統的年停電時間期望值和停電損失費用。做以下的假設：
a) 發生故障的風險大約與線路的長度成正比，故障率為0.1次/（km·a）；
b) 停電費用參數是a=1元/kW和b=20元/kWh（停電時間小于1 h）及b=60元/kWh（停電時間為3 h）；
c) 故障位置確定及開關倒閘時間是1 h，故障修復時間是3 h；
d) 備用電源能負擔全部負荷。
3.2求解過程
可靠性指標可以用串聯系統的原則來估計。年停電時間期望值U可根據式（3）計算，停電費用C可根據式（6）計算。對不同分段上發生故障所導致的每一分段上的U和C值分別進行計算。
3.2.1輻射系統

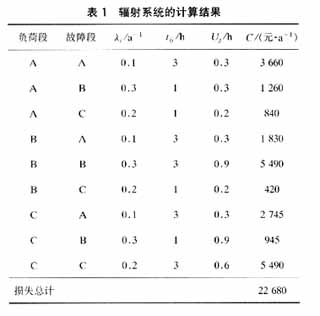

計算結果如表1所示。從表1可知，全部停電費用是22 680元/a。
3.2.2有備用連接（環網）

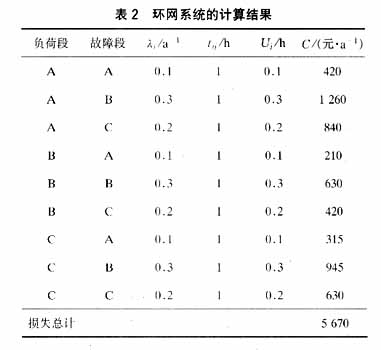

計算結果如表2所示。在這種情況下，負荷段A，B和C的可靠性指標被改善。與沒有備用連接時的損失差為17 010元/a。
3.2.3有備用連接（環網）加電流故障指示器

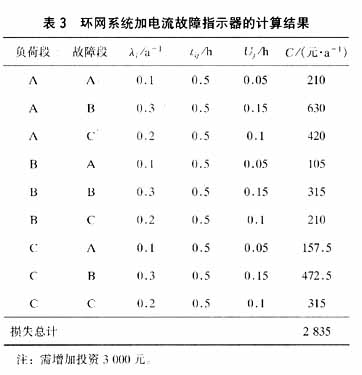

計算結果如表3所示。在這種情況下，負荷段A，B和C的可靠性指標被改善。與沒有電流故障指示器時的損失差為2 835元/a，但需增加投資3000元。
3.2.4有備用連接（環網）加DMS
計算結果如表4所示。在這種情況下，負荷段A，B和C的可靠性指標被改善。與有備用連接（環網）沒有電流故障指示器時的損失差為5 103元/a，但需增加投資100 000元。
3.3綜合效益分析

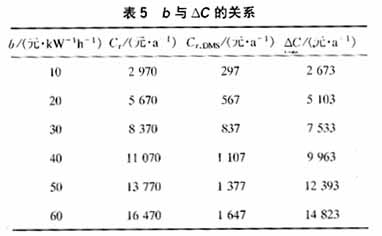

少供電量單位費用系數b與環網系統年損失費用Cr，帶DMS系統年損失費用Cr,DMS以及這兩種系統年損失費用之差ΔC的關系如表5所示。

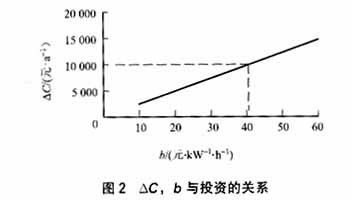

假設所增加的投資在10年內收回，則每年需有10 000元回報。以b為橫坐標，ΔC為縱坐標得圖2。
從圖2可知，只有當b約為40元/kWh［3］時，即對應于供電區域為重要的工業、商業、醫療、政府等部門時，實施配電自動化系統才有良好的投資收益比。
通過這個算例可以看出：
a) 把輻射形系統改為環網形系統，可以提高供電可靠性，把損失減少約75%。
b) 加裝電流故障指示裝置，又可以把損失減少50%，同時只需投資很少的費用。
c) 在系統環網的基礎上，通過實施配電自動化系統，可以把損失減少90%，并提高企業的管理水平，但需要較大的投資。
4結論
從算例中知道，增加電纜故障指示器是一個投資少而效果顯著的方法，應該推廣應用。同時，DMS系統的規劃必須與區域內經濟發展水平相適應。DMS的實施，不僅要求有較好的一次系統設備作為基礎，同時要求有較大的一次投資。只有當停電費用損失系數達到一個較高的數值，如b=40元/kWh或以上時，即意味著該區域有很高的生產力水平、生活水平或商業價值時，投資DMS系統才有適當?shù)耐顿Y回報。對照國內的實際情況，就是應選擇在某些高、新技術開發區，主要的工業區或商業區及高級住宅區域等先進行DMS項目的實施。
