1　建立網管系統是電力通信網發展的必然結果
1．1　電力通信發展的需要
　　近年來，廣東電力通信網發展十分迅速，形成了包括電力線載波、數字微波、光纖、無線等多種通信方式并舉的電力通信網架，網絡結構日趨復雜。目前，數字程控、同步數字體系（synchronousdigital hierarchy，SDH）光纖環路、SDH微波、異步傳送模式（asynchronoustransfer mode，ATM）、波分復用（WDM）、IP網又紛紛涌入電力通信網，使電力通信網絡的面貌日新月異。在這種情況下，技術的發展使觀念有了根本的改變，由人來組織，用機器管理機器，用系統管理系統的結果是大大提高了工作效率，也帶來意想不到效果。正是這種觀點加上計算機技術與通信技術相互交融，使建立電力通信網網管系統成為可能。
1．2　電力通信網網管系統
1．2．1　實時數據采集系統（SCADA）
　　目前以實時數據采集系統（SCADA）為基礎的監控系統，已應用到電力通信網并對電力通信設備進行實時監控。監控系統提供對通信設備的告警管理功能，直接面對通信設備的參量（遙信、遙測及遙控量），一般無清晰的網元和網絡的概念。
1．2．2　網管系統

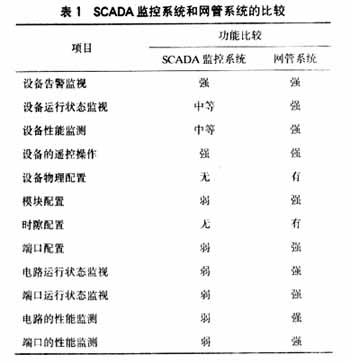

　　網管系統對通信設備和通信網絡進行全面的管理，包括實時數據采集及其處理；物理設備和邏輯電路資源的管理；提供告警、性能、配置等方面的管理功能。網管系統基本操作對象為網元和網絡（物理設備、邏輯電路），通過對網元的實時數據收集，實現網元運行狀態的管理。這些年，SCADA監控系統和網管系統在電力通信網絡的運行管理方面都發揮了積極的作用，表1對兩種系統的實際應用和功能特點作了比較。

　　從表1可知：網管系統所提供的功能遠強于監控系統，在管理智能設備方面，對網絡、邏輯電路的管理功能表現尤其優異。為此，建立網管系統來管理電力通信網是發展的必然趨勢。
2　電力通信網管系統的設計原則
　　建立一個能適應電力通信網不斷發展且滿足其運行管理要求的網絡管理系統，必須先界定網管系統的設計原則。通過對各種實際應用和方案的研究，認為以下幾點是考慮網管系統設計原則的關鍵。
    a）電力通信網的規模和復雜程度；
    b）電力企業對通信服務的需求和依賴性；
    c）通信管理體制和組織的配置；
    d）網管系統硬件與軟件的發展水平；
       e）電力企業信息網絡化程度；
    f）對電力通信網中長期發展規劃的預測。
　　建設一個覆蓋全廣東省電力通信網的網管系統，應該強調的是建成一個什么體系結構的系統，如果該系統是以廣電集團有限公司為中心，覆蓋到各地區，形成一級網絡結構，由網管中心系統直接管到每臺設備，每個子網，每條路由，等等，顯然，這種體系結構很不實際，存在以下幾個問題：
    a）建設有困難，投資大，維護不方便；
    b）大量的有用數據、無用數據、需要的數據、不需要的數據占用了大量通道資源和網管中心系統的硬件資源；
　　c）各地區為了能看到自己管轄的通信設備和系統的信息，必然也需建立本地網管系統，這將勢必出現重復建設、浪費投資的結果。
　　根據目前電力通信體制分級管理的實際，宜考慮建立省、地區兩級網管系統，但兩級網管系統應遵循約定的接口標準，選擇數據共享方式，實現系統互聯網。
3　電力通信網管系統網絡化
3．1　建設電力通信網網管網絡的關鍵
　　根據上述分析，筆者認為電力通信網網管的體系結構應采用網管系統網絡（簡稱網管網絡）互聯的方式。網管網絡的組成應是一個包含各地區網管及各種不同結構的網管系統互聯的網絡聯合體。網管網絡中各子網可以有獨立的管理目標，實現獨立的網管運作，在這個網絡聯合體基礎之上確定分層統一的功能規范，分層統一的信息模式和數據格式，實現對通信網的分級管理。建設網管網絡有以下幾個關鍵點：
    a）強調各種網管系統的互聯；
    b）允許各種網管系統具有獨立性；
　　c）強調分層的概念，網管系統分為網絡管理層、網元管理層，兩個層次管理對象、管理目標、管理功能各有所側重，網元管理層重點放在物理設備上，網絡管理層重點放在邏輯電路上；
　　d）強調各層內、管理子系統內統一功能規范，統一信息模式和數據格式；
　　e）強調網元層及管理子系統對網絡層的數據支持。
3．2　電力通信網網管網絡特點分析
　　采用網管網絡的方案順應了電力通信網的發展，適合現行電力通信管理體制分級管理的特點。
　　a）適應電力通信網的組成結構。目前大部分地區的電力通信網都是由不同用途、不同時期建設的一個個通信子系統組成，網管系統需建立在這樣一個通信網基礎之上。
　　b）充分考慮了電力通信網目前的網管現狀，充分利用目前眾多的已由通信設備生產廠家提供的單獨設備網管，采用互聯的方法將這些設備網管納　　入網管網絡。
　　c）順應信息網絡化的潮流。利用計算機網絡擴大網管系統的應用范圍，增強網管系統的功能。
3．3　電力通信網網管網絡互聯接口標準問題

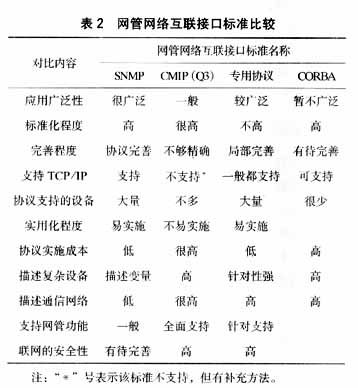

　　建議網管網絡互聯的基礎平臺采用TCP／IP協議平臺。TCP／IP是當前廣泛流行的互聯網的基礎平臺，也是目前軟、硬件技術發展最完善的網絡平臺。采用這樣的網絡平臺在硬件設備和網絡軟件應用方面會得到強大的技術支持。網絡互聯的高層標準接口，目前有多種可選擇的國際標準，例如：Q3接口的公共管理信息協議標準（common man－agementinformation protocol，CMIP）、開放式的移動互聯網平臺（open mobile internet platform，OMIP）、互聯網中流行的簡單網絡管理協議標準（simple network management protocol，SNMP）、近年來發展迅速的公共對象請求代理體系標準（co mmon object request broker architecture，CORBA）以及大量實際應用的專用協議標準等。這些標準都有其特點，它們之間的比較見表2。

　　從表2可見，每一種標準方式都在一定的領域中得到應用，都有其優點和不足。從當今通信網發展的實際情況來看，統一網管互聯接口標準的趨勢并未得到加強反而有削弱的跡象，這是由于網管接口標準的制定常大大地落后于通信網的發展所至。鑒于目前尚未形成一個統一、確定的網絡互聯的高層標準接口協議，因此，電力通信網網管系統的建設，應該強調該系統可接受多種標準接口協議的能力，以保障網管系統之間具有較強的互聯能力，這是保障網管網絡很實際、也很有效的實現基礎。
3．4　網管網絡互聯的內容及其方式

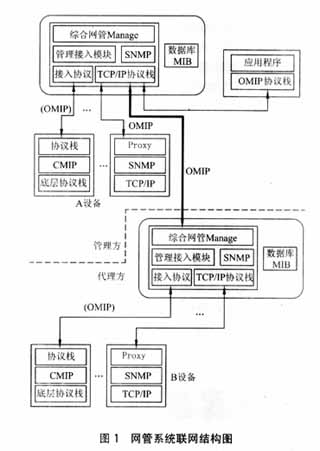

　　網管網絡互聯包括實時數據互聯、互操作支持、管理數據共享等幾個部分，互聯的方式見圖1。網管網絡互聯應具有一個接口處理模塊來實現網管系統間的實時數據互聯和互操作支持功能。在圖1，當應用程序發起對網管系統的實時數據請求時，網管通過該模塊對其進行響應，請求中可以包括實時數據狀態或?qū)νㄐ旁O(shè)備的操作等。如果請求的對象在本系統管轄的范圍之內，例如圖中A設備，這時系統直接通過對A設備的操作實現請求的數據要求。如果請求的對象在系統管轄范圍之外，例如圖中B設備，網管通過系統之間的接口轉達請求到對象所在的系統，來實現請求數據的要求，這種情況同樣響應通過系統之間的轉達實現。

4　電力網管系統網絡化的信息體系
4．1　網管系統網絡化信息體系的定義及其作用
　　信息體系是指網管系統網絡化后，網管信息組成的結構及其處理過程。對待這個問題應從適應電力通信管理信息化的發展著眼，網管系統應更適合于信息處理的網絡化，以滿足信息服務的靈活性和多變性的要求，更能適應通信網絡的復雜性和動態變化的特性。
4．2　各種信息體系的比較
4．2．1　SCADA的信息處理模式
　　以往電力通信監控系統大都延用調度自動化系統（SCADA）的信息處理模式。實時數據統一在遙測、遙信、遙控、遙調等變量的處理基礎上，信息管理者直接面向?qū)崟r數據源，采用點對點的數據采集方式，這是一種較原始的、直接的信息處理模式。由于信息處理模式過于簡單，系統的靈活性和互聯性受到限制。
4．2．2　服務層加客戶層的方式（二層信息體系）
　　隨著電信管理網絡（TMN）及一些計算機網絡管理系統的出現，推出了二層信息體系，即服務層＋客戶層的方式；從信息應用的角度可理解為系統管理根據客戶請求提供信息服務。
4．2．3　服務層加客戶層加代理層
　　近年來，又有人提出三層信息體系，既在客戶與服務之間增加了代理層，常稱為中間件層（例如：CORBA技術）。中間件可以看成客戶服務請求的調度代理，它對客戶的請求和服務更加規范與快捷。這種三層信息體系似乎有后來居上的發展勢頭。
　　通過上述各種信息體系的比較，可以得出兩點結論，用以指導網管系統信息體系的設計，第一，應盡量避免選擇直接信息處理體系（除非網管系統的管理目標十分簡單），否則會在網管的擴展性、處理動態網絡的性能和應付復雜系統方面遇到問題；第二，應考慮通信網的規模和管理功能的要求
5　廣電集團有限公司通信網絡綜合網管建設構想
　　廣電集團有限公司是廣東省特大型電力企業，下轄21個地區供電分公司，其通信網絡已覆蓋廣東省各地縣，有電力線載波、數字微波、光纖、無線以及數字程控、SDH光纖環路、SDH微波、ATM，WDM，IP網等。隨著網絡架構的越來越復雜多樣，建立全網通信綜合網管，以加強網絡管理的需求越來越迫切。鑒于廣電集團有限公司電力通信網絡的�。�地市－縣的三級網絡結構，建設綜合網管宜采用三層信息體系結構，廣電集團公司著重在網絡層管理，主要監控網絡的運行狀況和邏輯電路管理，以及通信網絡資源管理，不作具體參數配置，網元層管理以設備自身網元級網管為主，由基層維護單位操作實施。網管信息可利用現有的ATM主干網絡和各地的IP寬帶網絡劃出獨立的網管虛擬專網（virtual private network，VPN）通道傳輸，通道帶寬視具體流量確定，采用TCP／IP協議平臺。廣電集團有限公司目前已對數據庫格式進行了統一定義，下一步將制定綜合網管的建設技術規范，計劃2004～2005年完成綜合網管的建設工作。
6　結束語
　　電力通信網網管系統的結構設計與選擇是一個復雜的問題，涉及到各方面的因素。我們相信，隨著電力通信網的發展和信息網絡化程度的提高，基于網絡化的綜合網管系統作為電力通信網運行維護管理的一種技術手段，其重要性和應用廣泛性將愈來愈顯現出來。
